Дефлекторная сушилка на солнечных батареях, заготовка витаминного сена

Автор: Тышкевич Е.В. (Патент RU 2435119)

Дефлекторная сушилка на солнечных батареях может использоваться в области сельского хозяйства для заготовки витаминного сена, сушки соломы, лекарственных трав, семян подсолнуха, зернобобовых, зернофуражных культур, а также в промышленности для сушки различных изделий из древесины, глины, синтетических материалов и т.д.

Использование альтернативных источников энергии в наш век экспрессивных прорывных технологий продиктовано скорее не экономической целесообразностью, а здравым смыслом и внимательным отношением к окружающей среде. В самом деле, солнце светит целый день, ветер дует день и ночь, напоминая нам: давайте сотрудничать, хватит валять дурака…

Функциональная схема дефлекторной сушилки на солнечных батареях.

Представленная на рисунке дефлекторная сушилка использует только два источника энергии - ветра и солнца.

Дефлекторная сушилка на солнечных батареях состоит из несущего каркаса 10, установленного на горизонтальном основании 11, загрузочного бункера 6, в нижней части которого расположена горизонтальная воздухопроницаемая перегородка 8, защитного колпака 5, вытяжного цилиндра 2 и закрепленного на нем конусообразного вытяжного колпака 1. На наружной стороне защитного колпака 5 размещены солнечные батареи 4, преобразующие энергию солнечной радиации в электрическую. Внутри вытяжного цилиндра 2 установлен вентилятор 3 реверсивного исполнения. На горизонтальной воздухопроницаемой перегородке 8 смонтированы электронагреватели 9. Для освещения сушилки применяются экономичные осветительные приборы 12. Солнечные батареи 4 обеспечивают энергией все электрооборудование, входящее в состав устройства. В качестве резервного источника питания, осуществляющего энергоснабжение и освещение сушилки в темное время суток, используется аккумуляторная батарея 13, подключенная к солнечным батареям 4 для непрерывной подзарядки. Форма загрузочного бункера 6 может быть круглой, прямоугольной или в виде многогранника.

Описание работы дефлекторной сушилки на солнечных батареях.

В реальной действительности конструкция сушилки может иметь два или три дефлекторных воздушных канала. Это зависит от многих факторов, таких как географическое положение, средняя интенсивность ветрового потока, средняя температура окружающего воздуха, габаритов строения и т.д. Устройство с тремя каналами подробно описанно в патенте  RU 2343380.

Конструкция сушилки, изображенная на рисунке, имеет два дефлекторных воздушных канала: цокольный h1 – между основанием 11 и нижней частью загрузочного бункера 6, и вытяжной h2 – между вытяжным цилиндром 2 и вытяжным колпаком 1. Следовательно, атмосферный воздушный поток может перемещаться в горизонтальном направлении по воздушным каналам h1 и h2, и в вертикальном направлении от основания 11 до вытяжного колпака 1, или наоборот через воздухопроницаемую перегородку 8 и вытяжной цилиндр 2.

Сушилка устанавливается на открытой местности, хорошо обдуваемой атмосферным воздухом со всех сторон. Продукция 7, которую необходимо высушить, загружается в бункер 6 на воздухопроницаемую перегородку 8. Атмосферный воздушный поток, обдувая сушильный агрегат, создает разряжение внутри объема конструкции, в результате чего происходит интенсивное движение воздуха сквозь массу высушиваемой продукции 7 от одного дефлекторного канала к другому.

Для увеличения интенсивности процесса сушки используется вентилятор 3 и электронагреватели 9. Вентилятор 3 создает дополнительное разряжение в объеме бункера 6, а электронагреватели 9 обеспечивают подогрев воздуха в нижней части объема заложенной продукции 7. Нагретый воздух, поднимающийся вверх, выбрасывается наружу через вытяжной канал h2, усиливая эффект сушки. Благодаря этому производительность установки возрастает как минимум на 35…40%.

Особенно эффективно действие вентилятора 3 и электронагревателей 9 в безветренную погоду, когда скорость движения воздуха внутри бункера 6 приближается к нулю. В зависимости от температуры атмосферного воздуха и интенсивности солнечного облучения направление воздушного потока через массу продукции 7 можно устанавливать сверху вниз или снизу вверх, используя реверсивные возможности вентилятора 3.

Дефлекторная сушилка также эффективно работает и в ночное время суток. В этом случае тепловентиляционная система 3, 9 получает питание от резервного источника – аккумуляторной батареи 13. Такой режим работы позволяет сократить время сушки еще на 15…20%.

Установка работает при любой скорости и направлении движения атмосферного воздуха в любую погоду.

Достоинства дефлекторной сушилки на солнечных батареях.

Сушилка идеально подходит для заготовки витаминного сена, которое представляет собой траву, скошенную во время бутонизации бобовых и начала колошения злаковых, поскольку в процессе сушки исключается воздействие жесткого ультрафиолетового облучения на растения и обеспечиваются режимы оптимальных градиентов изменения влажности. При такой заготовке сена в листостебельной массе сохраняется в несколько раз больше каротина и протеина по сравнению с обычной технологией полевой сушки, при этом производственные затраты возрастают незначительно.

Описанная конструкция, выполненная в виде стационарного строения или мобильного агрегата, может широко использоваться в области сельского хозяйства для заготовки сена, сушки соломы, лекарственных трав, грибов, семян подсолнуха и т.д. Производительность одного квадратного метра технологической рабочей площади такого агрегата составляет 90…210кг высушенной зеленой массы в неделю.

Дефлекторная сушилка на солнечных батареях имеет большой срок эксплуатации, обладает высокой производительностью, универсальностью, энергонезависимостью и широким диапазоном использования.

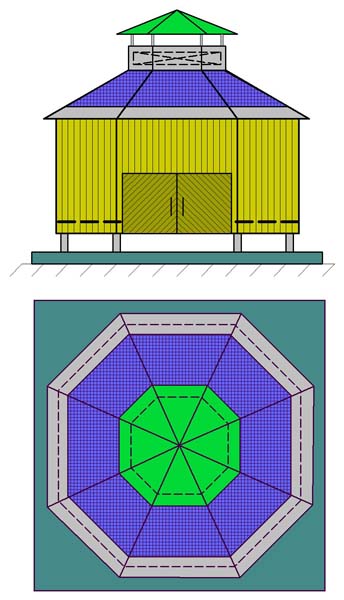

Ниже показан один из вариантов дефлекторной сушилки на солнечных батареях, выполненной в виде восьмигранного стационарного строения.
Оригинальная запатентованная разработка была отмечена серебряной медалью на Российской агропромышленной выставке «ЗОЛОТАЯ ОСЕНЬ-2010».
