Кормушка для животных с теплоотражающими экранами

Авторы: Тышкевич Е.В., Баранов А.В., Шабин С.А., Виноградова А.Е. * Патент RU 2492636

Кормушка может использоваться для автономного кормления как домашних, так и диких животных, а также птиц в течение длительного времени.

Несмотря на большое разнообразие устройств кормления животных и птиц, основной технической проблемой их конструкций по-прежнему остается снижение теплопотерь содержимого питающего бункера в открытом виде.

Частично преодолеть вышеуказанную проблему позволяет конструкция кормушки, в которой используется принцип отражения тепловой энергии с помощью параболических теплоотражающих экранов, вмонтированных в устройство.

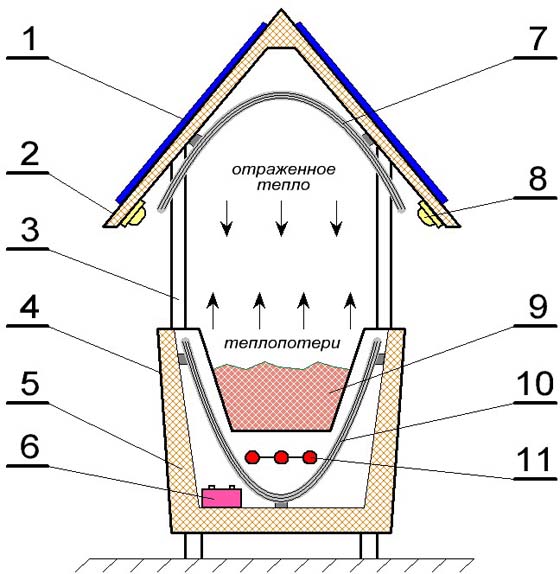

Функциональная схема кормушки для животных с теплоотражающими экранами.

На рисунке представлена кормушка для животных, содержащая теплоотражающие экраны, сфокусированные навстречу друг другу.

Описание работы кормушки для животных с теплоотражающими экранами.

Кормушка состоит из несущего каркаса 3, в нижней части которого установлен бункер 4 для размещения корма 9. В верхней части несущего каркаса 3 закреплен навес 2, предназначенный для защиты кормушки и ее содержимого от атмосферных осадков. Для поддержания оптимальной температуры корма 9 в конструкцию бункера 4 встроены электронагреватели 11. С наружной стороны навеса 2 расположены солнечные батареи 1, предназначенные для обеспечения электрической энергией электрооборудования кормушки. В качестве резервного источника питания используется аккумуляторная батарея 6, подключенная к солнечным батареям 1 с целью ее подзарядки. Освещение кормушки производится с помощью экономичных осветительных элементов 8. Внутренние объемы бункера 4 и навеса 2 заполнены теплоизоляционным материалом 5.

Контроль и управление процессом кормления животных осуществляется автоматически. Для этого устройство содержит систему аудио-видеомониторинга окружающего пространства, а также блок управления, обработки и дистанционной передачи данных. Температура в бункере поддерживается блоком управления в необходимых пределах по заданной программе. Устройства контроля, управления и автоматики на рисунке не показаны.

Для уменьшения конвекционных теплопотерь содержимого кормушки в ее конструкцию введены два многослойных экрана 7 и 10, предназначенных для отражения инфракрасной тепловой энергии. Нижний экран 10 встроен в конструкцию бункера 4 между электроподогревателями 11 и наружной частью корпуса бункера 4, при этом отражающая поверхность экрана 10 обращена в сторону содержимого 9 кормушки. Верхний экран 7 расположен с внутренней стороны навеса 2 таким образом, что его отражающий слой обращен в сторону бункера 4. В результате, тепловая энергия, излучаемая кормушкой и ее содержимым частично возвращается назад в бункер 4, уменьшая суммарные тепловые потери устройства, при этом КПД всей конструкции увеличивается не менее, чем на 12…17%. Для оптимизации отражения лучистой энергии конфигурация экранов 7 и 10 имеет вогнутую параболическую форму, обеспечивающую минимальное рассеивание тепла в окружающую среду.

Теплоотражающие экраны 7 и 10 могут выполняться из различных материалов, например, полимерных пленок с металлическими покрытиями или металлической фольги. Количество теплоотражающих слоев, обеспечивающих минимальные радиационные потери, соответствует значениям 3…5.

Достоинства и диапазон применения кормушки с теплоотражающими экранами.

Основным достоинством кормушки для животных с теплоотражающими экранами является возможность уменьшения потребления электрической энергии на единицу полезного объема бункера устройства. Это связано с уменьшением количества солнечных батарей, необходимых для поддержания заданного температурного режима, а также увеличением времени непрерывной работы аккумулятора без подзарядки.

Устройство позволяет осуществлять бесперебойное наблюдение и кормление животных, вести их учет, а также делать записи аудио и видеоданных в реальном времени.

Существенным преимуществом кормушки с теплоотражающими экранами является то, что она может использоваться для кормления как домашних, так и диких животных, а также птиц в любое время года при любом рельефе местности и различных погодных условиях без присутствия человека в широком диапазоне температур окружающей среды.

Конструкция кормушки обладает высоким КПД, широким диапазоном использования, позволяет обеспечивать оптимальные режимы кормления не изменяя и не нарушая естественный ритм экологической системы.
