Заготовка сена с помощью дефлекторной сушилки

Автор: Тышкевич Е.В.

Дефлекторная сушилка обладает абсолютной энергонезависимостью, она позволяет сушить сено, солому, лекарственные травы, грибы, семена, а также различные изделия из древесины, глины и других материалов, не подвергая прямому солнечному воздействию высушиваемую продукцию.

Принцип действия дефлекторной сушки описан в патенте   RU 2343380.

Представленное ниже описание малогабаритной дефлекторной сушилки не является безусловной к повторению конструкцией, поскольку вариантов ее исполнения великое множество. Основная цель данной статьи – пробудить творческий интерес заинтересованных лиц к реализации предельно простой, но очень перспективной разработке, используя весь запас воображения, смекалку, материальные возможности и терпение.

На Рис.1, Рис.2 и Рис.3 показаны этапы последовательного возведения малогабаритной дефлекторной сушилки.

  • Выбираем хорошо обдуваемую площадку для будущей конструкции. Делаем прямоугольную разметку под заданные габариты сушилки. Убираем траву, срезаем кочки, засыпаем ямки, выравниваем поверхность, создавая горизонтальную плоскость.

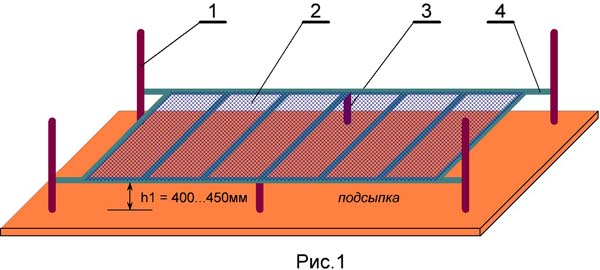

  • Вкапываем столбы поз.1 в количестве четырех штук и поз.3 в количестве двух штук. Столбы поз.3 являются дополнительной опорой для будущего основания.
  • Делаем подсыпку высотой 70…100мм песком, гравием, чем угодно лишь бы не сдуло и не смыло для того, чтобы влага не скапливалась на поверхности земли.
  • Устанавливаем горизонтальное основание поз.4 в виде рамы на высоте h1 = 400…450мм от верхней плоскости просыпки. Величина h1 определяет размер нижнего дефлекторного канала. Крайние поперечные перемычки закрепленной рамы должны отстоять от столбов поз.1 на расстоянии 400…500мм. Количество перемычек определяется эксплуатационной прочностью конструкции.
  • Устанавливаем на основании поз.4 сетку поз.2, перекрывая все перемычки. Размер ячеек сетки поз.2 и ее исполнение определяется видом высушиваемой продукции.

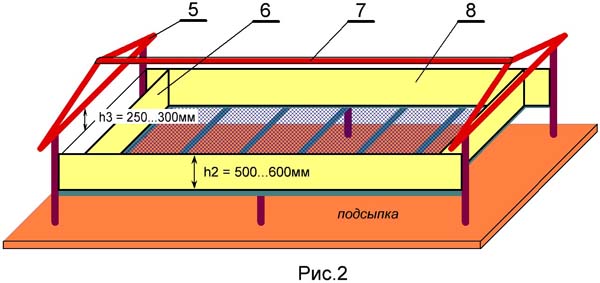

  • Устанавливаем две продольные поз.8 и две поперечные поз.6 стенки перпендикулярно основанию поз.4 Вертикальные поперечные стенки поз.6 накладываются на поперечные перемычки. Высота стенок поз.6 и поз.8 составляет h2 = 500…600мм. Получился загрузочный бункер.
  • Закрепляем на вкопанных столбах поз.1 треугольные стропила поз.5 и коньковую перемычку поз.7. Расстояние между воображаемой плоскостью стропильных оснований и плоскостью, образованной верхними краями стенок поз.6 и поз.8 равно h3 = 250…300мм. Величина h3 определяет размер верхнего дефлекторного канала. Высота стропильного треугольника составляет 300…400мм. Можно и больше, если это не затруднит обслуживание сушилки. Края стропил поз.5 должны выступать за вертикальные столбы поз.1 на расстояние 400…500мм от каждого.
  • Закрываем воздушные промежутки стропильных треугольников поз.5.
  • Устанавливаем крышу по контуру скатов стропил поз.5 и коньковой перемычки поз.7.

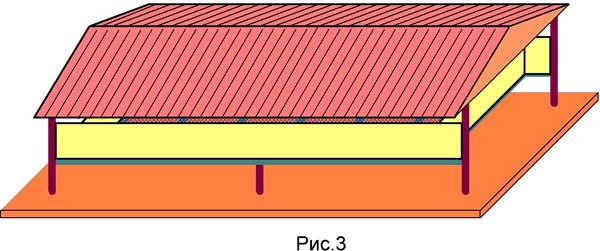

На Рис.3 показан модуль дефлекторной сушилки в собранном состоянии.

Для удобства обслуживания устройства крыша должна иметь съемную или подъемную конструкцию, при этом в рабочем состоянии она должна надежно фиксироваться к стропилам для того, чтобы ее не унесло ветром, поскольку сушилка имеет повышенную парусность.

Использование материалов конструкции ограничивается только воображением и свободной наличностью, по возможности они должны быть прочными, легкими, температуростойкими, защищенными от влаги и устойчивыми к солнечной радиации.

Общая высота конструкции составляет 1,5…1,8м с учетом несущих элементов. В случае ручного обслуживания справочные размеры модуля соответствуют показателям 2,5м х 6м. Но это не предел.

Сушилку надо умудриться построить таким образом, чтобы в дальнейшем во время эксплуатации можно было исправить непредвиденные просчеты, а также улучшить ее технологические характеристики. Например, заложить в конструкцию регулировку высоты крепления стропил на столбах с целью изменения величины верхнего дефлекторного канала - это один из основных технологических показателей.

А теперь из области фантастики - очень хорошый вариант, если профиль крыши в сечении сделать в форме крыла самолета.

Высота загрузочного слоя в бункере зависит от множества факторов: вида, плотности, скважности, влажности продукции, погодных условий, времени года и определяется опытным путем.

Малогабаритная дефлекторная сушилка незаменима при заготовке сена, содержащего большое количество витаминов, поскольку она обеспечивает экологически чистые оптимальные условия сушки.
