Мультиканальный дефлектор

Автор: Тышкевич Е.В. * Патент RU 2492391

Мультиканальный дефлектор относится к ветровентиляционным устройствам, предназначенным для аспирации воздуха из индивидуальных или коллективных каналов естественной вентиляции, дымоходов, а также каналов выброса продуктов сгорания.

Мультиканальный дефлектор может использоваться в промышленности, в сельском хозяйстве, а также в быту для вентилирования зданий, различных строений, хранилищ, шахт, тоннелей, погребов, подвальных помещений и т.д.

Основным недостатком большинства ветровентиляционных конструкций дефлекторного типа является снижение эффективности их работы при увеличении поперечного сечения вытяжного воздушного канала. В дополнении к этому, возникают проблемы защиты воздуховодов достаточно большого сечения от воздействия атмосферных осадков.

Решить эту техническую задачу позволяет мультиканальный дефлектор, который обладает оптимальными аэродинамическими характеристиками в широком диапазоне сечений ветровентиляционных конструкций.

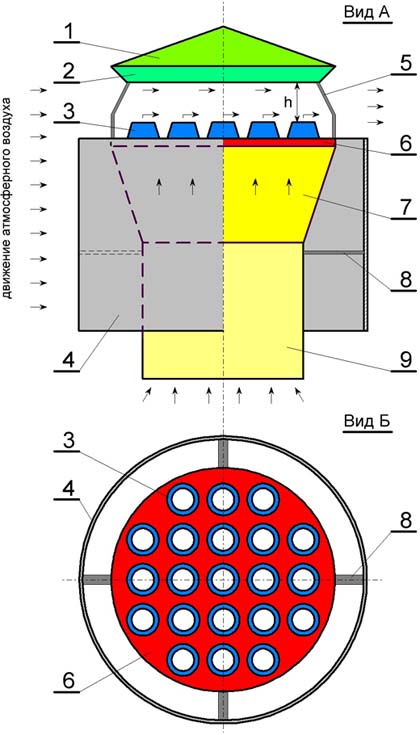

Функциональная схема мультиканального дефлектора.

На рисунке представлена упрощенная функциональная схема, поясняющая работу мультиканального дефлектора. На виде А устройство изображено целиком. Вид Б демонстрирует конструкцию без конусообразного зонта 1, 2. Движение воздуха показано стрелками.

Мультиканальный дефлектор содержит вытяжную трубу 9, в верхней части снабженную диффузором 7, закрепленную снаружи обечайку 4, конусообразный зонт 1, 2 и мультидефлекторную перегородку 6, на которой расположено множество выступающих конических воздушных каналов 3 (на рис показан 21 канал). Конусообразный зонт 1, 2, установленный над диффузором 7, выполнен в виде двух соединенных одинаковыми основаниями конических дисков - верхнего 1 и усеченного нижнего 2. Мультидефлекторная перегородка 6, размещена в верхней части диффузора 7, при этом конические воздушные каналы 3, направлены в сторону зонта 1, 2, причем между мультидефлекторной перегородкой 6 и малым основанием нижнего усеченного конуса 2 зонта 1, 2 образован открытый дефлекторный канал h для прохода наружного и отвода загрязненного воздуха из вытяжной трубы 9. Крепление зонта 1, 2 к вытяжной трубе 9 осуществляется с помощью двух изогнутых пластин 5. Крепление обечайки 4 производится с помощью четырех кронштейнов 8. Вытяжная труба 9 присоединяется к вентиляционной системе в верхней ее точке.

Описание работы мультиканального дефлектора.

Мультиканальный дефлектор устанавливается на открытом месте, например, над крышами строений, хорошо обдуваемом атмосферным воздухом со всех сторон. Воздух под давлением ветра, проходя через дефлекторный канал h, создает разряжение в каналах 3 перегородки 6, которое передается в диффузор 7, и затем распространяется по всей вытяжной трубе 9. В результате происходит отсос отработанного или загрязненного воздуха из вентиляционной магистрали.

В конструкции мультиканального дефлектора используется сотовый принцип, поскольку вся поверхность перегородки 6 разбита на сквозные конусные ячейки 3, каждая из которых образует индивидуальный дефлекторный элемент, обладающий оптимальными пневмо характеристиками, при этом общая производительность устройства определяется суммарной производительностью всех ячеек 3. Конусная конфигурация каналов 3 обеспечивает наиболее эффективное прохождение воздушного потока через открытый канал h. Это позволяет наилучшим образом использовать ветровой поток при любых габаритных размерах дефлектора. В данном случае степень разряжения вентиляционной системы повышается на 15…18%.

Устройство устойчиво работает при любых направлениях ветра, оптимально используя ветровое давление, обеспечивает высокую производительность и надежную защиту воздуховодов от попадания в них атмосферных осадков.

Если ветер дует не в горизонтальном направлении, а под углом, сверху вниз или снизу вверх, то разряжение в вытяжной трубе 9 создается в процессе прохождения воздушного потока между обечайкой 4 и диффузором 7 или вследствие обтекания воздухом конусообразного зонта 1, 2. Сотовая конструкция обеспечивает устойчивое разряжение аспирационной системы при скорости потока атмосферного воздуха менее 0,9м/сек.

Производительность мультиканального дефлектора практически не имеет ограничений, она зависит только от габаритов оборудования и легко может достигать 2000…2500м3/час.

Мультиканальный дефлектор обладает высокой эффективностью при различных габаритах конструкции, высокой надежностью, универсальностью, энергонезависимостью и широким диапазоном использования.
